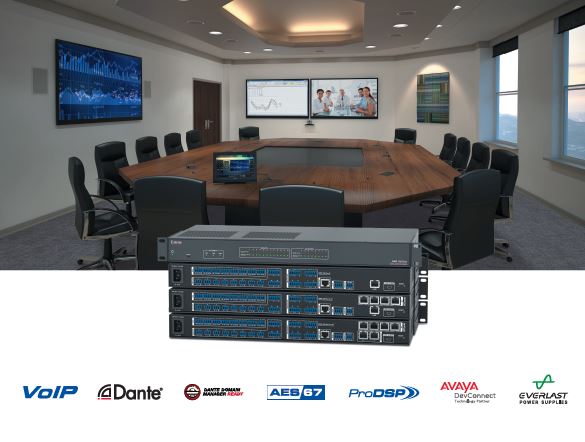

Extron DMP 128 Plus Matrice 6x4 à processeur numérique avec l'AEC plusieurs versions disponibles
Réf. : EXTRON 60-1511-01Prix public : Nous consulter
Nous contacterMatrice 6x4 à processeur numérique avec l'AEC plusieurs versions disponibles
La gamme DMP 128 Plus est la nouvelle génération de matrices à processeur numérique intégrant la technologie en virgule flottante 64 bits ProDSP™ Extron. Les modèles de la gamme DMP 128 Plus sont équipés de douze entrées micro/ligne mono analogiques, de huit sorties analogiques, de quatre canaux d'entrée et de sortie audio numérique via USB maximum, de huit lecteurs de fichiers audio maximum, d'un bus ACP pour des claviers de commande audio et de nouvelles macros configurables. Les modèles V disposent par ailleurs de huit canaux indépendants VoIP maximum, supportant le protocole SIP 2.0 (Session Initiation Protocol). Les modèles AT offrent la technologie réseau audio Dante® avec une connectivité pour un maximum de 48 entrées audio numériques et 24 sorties audio numériques. La série de processeurs DMP 128 Plus peut être utilisée partout : dans un mobilier audiovisuel jusqu'à un système composé de plusieurs baies audiovisuelles, et même dans un large système complexe de bâtiments décentralisés. Aussi disponible : Dante, AEC, AEC & Dante, AEC & VoIP et AEC, VoIP & Dante
Voice HD
USB
Audio HD
Dante
AEC
ProDSP
Le ProDSP, exclusivité Extron, est conçu à partir d'un processeur DSP puissant de 64 bits à virgule flottante afin d'offrir une gamme dynamique étendue et de réduire un éventuel écrêtage. Il utilise également des convertisseurs audio 24 bits professionnels avec échantillonnage 48 kHz, permettant de maintenir la transparence des signaux audio. ProDSP est composé d'outils puissants et faciles à configurer pour gérer le niveau, le gain adaptatif, le mixage automatique, le traitement dynamique, les filtres, le retard, le ducking, le loudness, l'anti-larsen, et l'AEC.
Logiciel DSP Configurator intuitif
La puissance du ProDSP est facilement contrôlée via le logiciel DSP Configurator. La mise en page modulaire à l'écran permet d'accéder rapidement à tous les outils de traitement de signaux audio numérique. Les ingénieurs obtiennent ainsi rapidement un aperçu de l'ensemble du système audio, notamment un aperçu simultané des blocs de traitement et des attributions de routage.

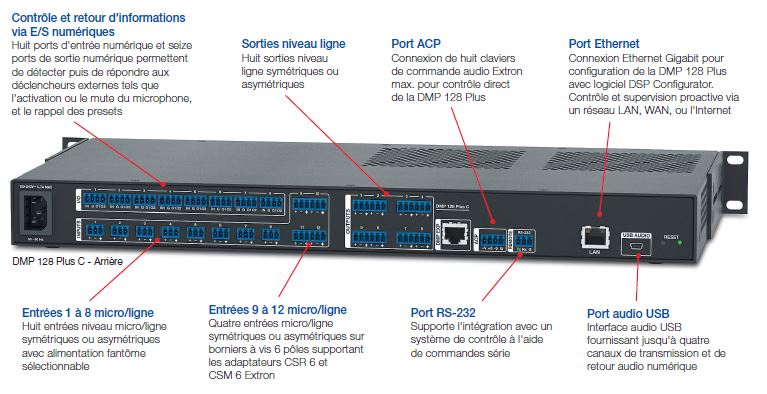

* 1 AC Power - 2 Phantom power indicators - 3 Mic/Line 1-8 input connectors - 4 Mic/Line 9-12 input connectors - 5 Mono output connectors - 6 Digital I/O connectors - 7 Connect a control system - 8 EXP port connector - 9 Reset button and LED indicator - 10 AT ports (AT models only) - 11 Telephone ports (P models only)
Console de mixage étendue et plus de possibilités de routage avec la DMP 128 Plus
Les modèles DMP 128 Plus et DMP 128 Plus C disposent d'une console de mixage étendue 52x44, qui permet de router séparément l'ensemble des douze entrées analogiques, des huit entrées Aux, des seize bus d'entrée d'expansion et des seize bus virtuels de retour vers tout ou partie des huit sorties analogiques, des quatre sorties Aux, des seize bus de sortie d'expansion et des seize bus virtuels d'envoi. Le modèle DMP 128 Plus C V dispose d'une console de mixage 52x48, qui inclut quatre sorties Aux supplémentaires pour assurer le routage des canaux VoIP.
Les modèles DMP 128 Plus AT disposent d'une console de mixage plus étendue 84x44, qui permet de router séparément l'ensemble des douze entrées analogiques, des huit entrées Aux, des quarante-huit entrées Dante et des seize bus virtuels de retour vers tout ou partie des huit sorties analogiques, des quatre sorties Aux, des 24 sorties Dante et des seize bus virtuels d'envoi. Le modèle DMP 128 Plus C V AT étend la console de mixage à 84x48 et le nombre de sorties Aux à huit pour le routage VoIP.
Routage étendu avec deux processeurs ProDSP
e port d'expansion DMP EXP permet de connecter deux unités DMP 128 Plus à l'aide d'un seul câble CAT 6 blindé. Il est ainsi possible de créer un bus d'expansion audio numérique haute résolution 24 bits/48 kHz bidirectionnel à seize canaux entre les deux unités, qui amplifie les capacités de gestion et de routage de signaux d'entrée et de sortie. Ce transport étendu de canaux d'E/S 16x16 entre des appareils permet aux ingénieurs de produire des mix audio avec des possibilités de gestion de signaux et d'E/S avancées, qui associent les capacités des processeurs DMP 128 Plus. Le port d'expansion est également disponible sur les grilles de commutation DTP CrossPoint® Extron.
Un transport de canaux d'E/S 16x16 est possible entre la grille de commutation et la DMP 128 Plus afin d'étendre le nombre d'entrées audio disponibles pour un DTP Systems et pour offrir des capacités supplémentaires telles que le mixage automatique, l'annulation d'écho acoustique (AEC) avec les modèles DMP 128 Plus C, et VoIP (Voice over IP) avec les modèles DMP 128 Plus C V et DMP 128 Plus C V AT.
Réseau audio Dante
Les modèles DMP 128 Plus AT équipés de Dante offrent un transport audio évolutif, avec le support du logiciel Dante Domain Manager, sur un réseau local à partir de protocoles Internet standard. Chaque DMP 128 Plus AT envoie 24 canaux audio numérique et peut recevoir 48 canaux sur le réseau. Un switch Gigabit à quatre ports intégré permet par ailleurs de connecter directement plusieurs processeurs DMP 128 AT, et des processeurs d'expansion AXP 50 C AT et AXP 64 C AT, afin de produire des matrices audio plus importantes et peu coûteuses.
Les modèles DMP 128 Plus AT équipés de Dante offrent un transport audio évolutif, avec le support du logiciel Dante Domain Manager, sur un réseau local à partir de protocoles Internet standard. Chaque DMP 128 Plus AT envoie 24 canaux audio numérique et peut recevoir 48 canaux sur le réseau. Un switch Gigabit à quatre ports intégré permet par ailleurs de connecter directement plusieurs processeurs DMP 128 AT, et des processeurs d'expansion AXP 50 C AT et AXP 64 C AT, afin de produire des matrices audio plus importantes et peu coûteuses.
Canaux FlexInput sur modèles DMP 128 Plus AT
Les entrées 1 à 12 des modèles DMP 128 Plus AT offrent la fonctionnalité FlexInput qui permet de router un canal Dante à la place d'une entrée micro/ligne locale. Les diverses possibilités d'entrée permettent à la DMP 128 Plus AT de fournir un traitement audio depuis des appareils équipés Dante, tels que les interfaces d'expansion AXI 22 AT, AXI 44 AT, et AXI 22 AT D, sur le réseau Dante. Il est ainsi possible d'intégrer l'ensemble des capacités DSP, notamment l'AEC, pour les canaux Dante entrants.
Mixeur automatique
Les unités de la gamme DMP 128 Plus possèdent un mixeur automatique avec des modes de porte et de partage de gain, pour la gestion d'un maximum de huit groupes de signaux microphone. Les paramètres de seuil de réduction du bruit, de diminution du niveau du signal et de synchronisation sont ajustables pour chaque canal. Cela permet d'éviter d'obtenir un son « haché », caractéristique d'un mixeur automatique traditionnel lorsqu'un microphone est fermé. Lorsque le nombre de microphones actifs est deux fois plus important, le gain du système est alors automatiquement réduit : les niveaux de signaux microphone sont ainsi uniformément atténués, afin de minimiser les variations audibles dans la sonorité générale et d'éviter le larsen.
Pour obtenir un mixage fluide des microphones, le mixeur automatique dispose également d'un mode de partage de gain qui permet à tous les microphones de rester actifs, tandis que le gain pour chaque microphone est ajusté en temps réel afin de garantir un gain régulier du système. * Schéma salle de conférence
Annulation d'écho acoustique (AEC)
Les quatre modèles DMP 128 Plus C disposent de l'AEC Extron pour des applications de conférence. L'annulation d'écho acoustique est essentielle pour des conversations distantes d'une salle à une autre, et permet à tous les participants de converser aisément et de manière claire. Ces modèles disposent de douze canaux indépendants avec AEC ultra-performant, ainsi que d'une annulation du bruit sélectionnable. Le traitement AEC peut être mis en échec, notamment durant un échange, lorsque des interlocuteurs des sites locaux et distants s'expriment de manière simultanée, et lorsque des interlocuteurs proches les uns des autres utilisent des microphones sans fil. La fonction AEC Extron dispose d'algorithmes avancés qui fournissent une convergence d'annulation d'écho rapide pour une intelligibilité optimale, même dans des conditions difficiles.
Le logiciel DSP Configurator simplifie la mise en place de l'annulation d'écho acoustique et de l'annulation du bruit grâce à une interface intuitive qui fournit une mesure en temps réel de la perte de retour d'écho (ERL), de l'amélioration de la perte de retour d'écho (ERLE) et des niveaux de réduction totale de l'écho (TER). L'utilisateur est averti lorsque l'atténuation du retour d'écho n'est plus comprise dans la plage d'annulation d'écho optimale. Les paramètres en option comprennent notamment des ajustements du traitement non linéaire afin d'optimiser l'annulation d'écho acoustique dans des environnements acoustiques avec une réverbération et des réflexions du son importantes. *Schéma salle de formation
Capacité VoIP (Voice over Internet Protocol)
Les modèles DMP 128 Plus C V et DMP 128 Plus C V AT comportent un maximum de huit lignes VoIP SIP 2.0, avec support d'un codec large-bande, qui peuvent être configurées comme extensions indépendantes, ou avec des canaux d'appel multiples pour les applications d'audioconférence locales. Les modèles V de la gamme DMP 128 Plus sont compatibles avec certains systèmes VoIP déjà en place, et peuvent être utilisés pour une seule ligne VoIP ou comme une station VoIP couvrant jusqu'à huit salles.
Plusieurs options de contrôle
Chaque modèle comporte un port de contrôle audio ACP qui permet d'utiliser des claviers de commande audio Extron. Le contrôle ACP convient parfaitement aux systèmes ne nécessitant aucun système complet de contrôle. La DMP 128 Plus peut par ailleurs être contrôlée et configurée via les ports série RS?232, Ethernet ou USB. Chaque modèle dispose également de ports d'entrée/sortie numériques pour des commandes externes telles que l'activation ou le mute du microphone.
* Schéma 12 canaux AEC
caractéristiques
Général
Audio
-
Gain : système de sortie asymétrique : -6dB; sortie symétrique : 0 dB
- Réponse de fréquences : 20 Hz à 20 kHz, ±0,2 dB
- THD & Bruit :<0,01%, de 20 Hz à 20 kHz au niveau maximalS/B
- S/N :
Analogique entrant vers analogique sortant >109 dB, 20 Hz à 20 kHz, à la sortie maximale symétrique (non pondéré)
Analogique entrant vers numérique sortant 110 dB, 20 Hz à 20 kHz, à pleine échelle (non pondéré)
Numérique entrant vers analogique sortant 115 dB, 20 Hz à 20 kHz, à la sortie maximale symétrique (non pondéré)
- Diaphonie : <-90 dB à 20 Hz et 20 kHz, à pleine charge
Entrée audio
Nombre/type de signal 12 mono (ou 3 stéréo), micro/ligne, symétrique/asymétrique, 4 avec alimentation fantôme
Connecteurs 8 borniers à vis 3,5 mm, 3 pôles, mono, symétriques/asymétriques (avec alimentation fantôme)
2 borniers à vis 3,5 mm, 6 pôles, mono, symétriques/asymétriques (sans alimentation fantôme)
Impédance >10k Ω asymétrique/symétrique
Niveau nominal -60 dBV, +4 dBu, -10 dBV, réglable via gain d'entrée
Niveau maximal +21 dBu à THD+B nominal lorsque le gain microphoneest défini sur 0 dB
Alimentation fantôme cc +48 Vcc, +10% (entrées 1 à 8), possibilité d'activationou de désactivation par entrée
Sortie audio
- Connecteurs 4 sur bornier à vis 3,5 mm, 6 pôles, mono, symétrique/asymétrique
- Impédance 50 Ω asymétrique, 100 Ω symétrique
-
Niveau max. (Hi-Z) >+21 dBu symétrique, >+15 dBu asymétrique
-
Traitement audio
Conversion A/N, N/A 24 bits, 48 kHz
Longueur de queue AEC >200 ms
Convergence AEC Jusqu'à 60 dB/sec
Annulation du bruit Jusqu'à 20 dB, sélectionnable par logiciel
-
Général
Alimentation InterneEntrée : 100-240 Vca, 50-60 Hz
Consommation : 29,4 W
Montage Rackable Oui, avec supports de fixation fournis
Montage en meuble Oui, avec le kit de montage sous table en option
Dimensions du boîtier 4,3 cm H x 44,2 cm L x 24,1 cm P (hauteur 1U,largeur 1 rack)(1,7" H x 17,4" L x 9,5" P)(prof. P hors connecteurs).
Poids du produit 2 kg (4,5 lb)
Conformité réglementaire
Sécurité CE, c-UL, ULEMI/EMC CE, C-tick, FCC Classe A, ICES, VCCI
Environnement Conforme aux directives RoHS et DEEE
