Extron DMP 128 FlexPlus C AT Matrice à processeur numérique Dante avec 12 AEC disponible avec capacité de lignes VoIP
Réf. : EXTRON 60-1820-10Prix public : Nous consulter
Nous contacterMatrice à processeur numérique Dante avec 12 AEC
Les matrices compactes à processeur numérique Dante de la gamme DMP 128 FlexPlus sont composées de douze canaux FlexInput offrant un traitement DSP complet, y compris l'AEC, et d'une connectivité Dante dans un boîtier au format demi-rack. La DMP 128 FlexPlus combine des capacités de matriçage, une interface audio USB, et une connectivité analogique permettant de connecter et de router en toute simplicité plusieurs types de signaux source pour supporter aussi bien l'analogique que le numérique. Le modèle V fournit jusqu'à huit lignes VoIP pour les applications de travail collaboratif. Dans vos grandes salles de conférence ou tout autre espace de collaboration, la gamme DMP 128 FlexPlus vous offre un bus ACP pour la connexion des claviers de commande audio, un port d'expansion pour la connexion audio numérique bidirectionnelle à une DTP CrossPoint ou à un autre modèle DMP, huit lecteurs de fichiers audio, et des macros configurables. Aussi disponible : DMP 128 FlexPlus C V AT avec capacité de lignes VoIP*
Voice HD
USB
Audio HD
Dante
AEC
FlexPlus - Idéale pour le support de plusieurs sources Dante
La gamme DMP 128 FlexPlus équipée Dante est idéale pour les applications utilisant des réseaux de microphones plafond Dante et d'autres appareils équipés Dante. Avec sa connectivité réseau supportant jusqu'à 48 sources Dante et 24 récepteurs Dante et son switch Gigabit à deux ports intégré, la gamme DMP 128 FlexPlus favorise la création de systèmes audio simplifiés offrant un bon rapport qualité-prix
FlexInputs
L'ensemble des douze principaux canaux DSP de la DMP 128 FlexPlus offre une capacité FlexInput pour router une entrée Dante, une entrée d'expansion, ou l'une des quatre entrées micro/ligne, vers un canal DSP principal. Cette fonctionnalité permet le traitement de l'audio source par la DMP 128 FlexPlus grâce à son vaste éventail de capacités DSP, y compris l'AEC.
Connectivité Dante
La matrice DMP 128 FlexPlus offre un transport audio numérique Dante évolutif, avec le support du logiciel Dante Domain Manager, sur un réseau local à partir de protocoles réseau standard. Elle peut être configurée pour supporter des réseaux audio Dante primaires et redondants, ainsi qu'une interopérabilité AES67.
* Schéma installation classique
Annulation d'écho acoustique
La gamme DMP 128 FlexPlus dispose de l'AEC Extron pour des applications de conférence. L'annulation d'écho acoustique est essentielle pour permettre des conversations optimales entre des salles, et garantit la fluidité du dialogue entre tous les participants. Ces modèles disposent de douze canaux indépendants d'AEC haute performance, ainsi que d'une annulation du bruit sélectionnable. Le traitement AEC peut être mis en échec, notamment durant un échange, lorsque des interlocuteurs des sites locaux et distants s'expriment en même temps, et lorsque des interlocuteurs proches les uns des autres utilisent des microphones sans fil. L'AEC Extron dispose d'algorithmes avancés qui fournissent une convergence d'annulation d'écho rapide pour une intelligibilité optimale, même dans des conditions difficiles.
Le logiciel DSP Configurator simplifie la configuration de l'annulation d'écho acoustique et de l'annulation du bruit grâce à une interface intuitive qui fournit une mesure en temps réel de la perte de retour d'écho (ERL), de l'amélioration de la perte de retour d'écho (ERLE) et des niveaux de réduction totale de l'écho (TER). L'utilisateur est averti lorsque l'atténuation du retour d'écho n'est plus comprise dans la plage d'annulation d'écho optimale ; les modèles DSP permettent de bien démarrer le routage optimisé de signaux pour des workflows AEC. Les paramètres optionnels incluent des ajustements du traitement non linéaire (NLP), afin d'optimiser le traitement AEC dans des environnements acoustiques avec des réverbérants ou avec des réflexions sonores importantes.
* Capacité VoIP (Voice over Internet Protocol)
Le modèle DMP 128 FlexPlus C V AT inclut jusqu'à huit lignes VoIP SIP 2.0, avec support d'un codec large-bande, qui peuvent être configurées comme extensions indépendantes, ou avec des canaux d'appel multiples par ligne pour les applications d'audioconférence locales. Chaque modèle V de la gamme DMP 128 FlexPlus est compatible avec certains systèmes VoIP déjà en place, et peut être utilisé pour une seule ligne VoIP ou comme une station VoIP couvrant jusqu'à huit salles.
Interface audio USB
L'interface audio USB fournie permet de connecter l'unité à un ordinateur ; cette fonctionnalité est utile pour les applications logicielles de communication et pour l'audio fournie par ordinateur.
Mixeur automatique
La gamme DMP 128 FlexPlus possède un mixeur automatique fonctionnant en mode porte de bruit à seuil (gating) ou en partage de gain (gain sharing), pour la gestion d'un maximum de huit groupes de signaux microphone. Les paramètres de seuil, de réduction du niveau ainsi que le temps d'attaque, de maintien et du relâchement du signal sont ajustables par l'utilisateur pour chaque canal. Cette fonctionnalité permet d'éviter d'obtenir un son « haché », caractéristique d'un mixeur automatique traditionnel lorsqu'un microphone est fermé.
Lorsque le nombre de microphones actifs est deux fois plus important, le gain du système est alors automatiquement réduit : les niveaux de signaux microphone sont ainsi uniformément atténués, afin de minimiser les variations audibles dans la sonorité générale et d'éviter le larsen. Pour obtenir un mixage fluide des microphones, le mixeur automatique dispose également d'un mode de partage de gain qui permet à tous les microphones de rester actifs, tandis que le gain pour chaque microphone est ajusté en temps réel afin de garantir un gain régulier du système.
Routage puissant avec deux processeurs ProDSP
Le port d'expansion DMP EXP permet de connecter deux unités ProDSP Extron à l'aide d'un seul câble CAT 6 blindé. Cette fonctionnalité crée un bus d'expansion audio numérique haute résolution 24 bits/48 kHz bidirectionnel à 16 canaux entre les deux unités, qui amplifie les capacités de gestion et de routage de signaux d'entrée et de sortie. Ce transport étendu de canaux d'E/S 16x16 entre des appareils permet aux ingénieurs de produire des mix audio avec des possibilités de gestion de signaux et d'E/S avancées, qui associent les capacités de deux processeurs.
Le port d'expansion est également disponible sur les grilles de commutation DTP CrossPoint® Extron. Un transport de canaux d'E/S 16x16 est possible entre la grille de commutation et une DMP 128 FlexPlus afin d'étendre le nombre d'entrées audio disponibles pour un DTP Systems et pour offrir des capacités supplémentaires telles que le mixage automatique, l'annulation d'écho acoustique (AEC), et VoIP (Voice over IP).
Plusieurs options de contrôle
Chaque modèle comporte un port de contrôle audio ACP qui permet d'utiliser des claviers de commande audio Extron. Le contrôle ACP convient parfaitement aux systèmes ne nécessitant aucun système complet de contrôle. Une matrice DMP 128 FlexPlus peut par ailleurs être contrôlée et configurée via les ports série RS-232, Ethernet, ou USB. Chaque modèle dispose également de deux ports d'E/S numériques pour des commandes externes telles que l'activation ou le mute du microphone.

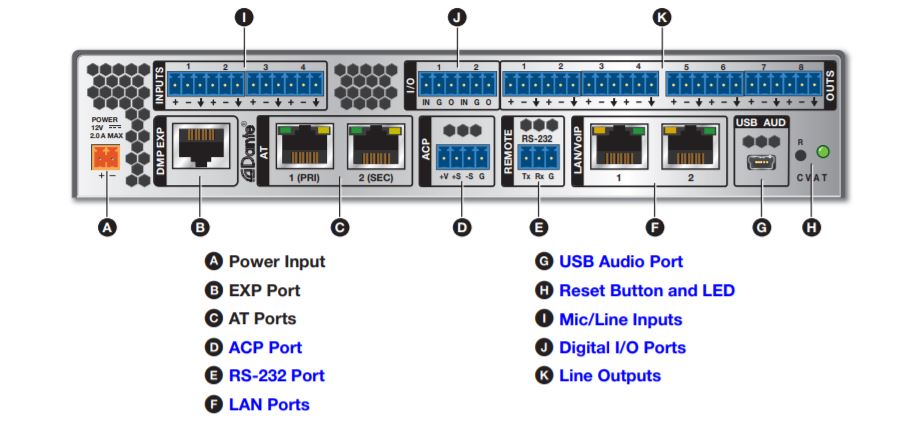

* Schéma des panneaux
ProDSP
Le ProDSP, exclusivité Extron, est entièrement conçu à partir d'un processeur DSP puissant de 64 bits en virgule flottante afin d'offrir une dynamique étendue et de réduire un éventuel écrêtage. Il utilise également des convertisseurs audio 24 bits professionnels avec échantillonnage 48 kHz pour maintenir la transparence des signaux audio. Le ProDSP est composé d'outils puissants et faciles à configurer pour gérer le niveau, le gain adaptatif, le mixage automatique, le traitement dynamique, les filtres, le retard, le ducking, le loudness, l'anti-larsen, et l'AEC.
* photo : DSP Configurator Main Workspace
Logiciel DSP Configurator intuitif
La puissance du ProDSP est facilement gérée à partir du logiciel DSP Configurator. La mise en page modulaire à l'écran permet d'accéder rapidement à tous les outils de traitement de signaux audio numériques. Les ingénieurs obtiennent rapidement un aperçu de l'ensemble du système audio, notamment un aperçu simultané des blocs de traitement et des attributions de routage.
caractéristiques
Général
Audio
-
Gain : système de sortie asymétrique : -6dB; sortie symétrique : 0 dB
- Réponse de fréquences : 220 Hz à 20 kHz, ±0,2 dB
- THD & Bruit :<0,01%, de 20 Hz à 20 kHz au niveau maximalS/B
- S/N :
Analogique entrant vers analogique sortant >107 dB, 20 Hz à 20 kHz, à la sortie maximale symétrique (non pondéré)
Analogique entrant vers numérique sortant 110 dB, 20 Hz à 20 kHz, à pleine échelle (non pondéré)
Numérique entrant vers analogique sortant 115 dB, 20 Hz à 20 kHz, à la sortie maximale symétrique (non pondéré)
- Diaphonie : <-90 dB à 20 Hz et 20 kHz, à pleine charge
Entrée audio
Nombre/type de signal 4 mono (ou 2 stéréo), micro/ligne, symétrique/asymétrique, 4 avec alimentation fantôme
Connecteurs 2 sur bornier à vis 3,5 mm, 6 pôles, mono, symétrique/asymétrique
Impédance >10k Ω symétrique/asymétrique
Niveau nominal -60 dBV, +4 dBu, -10 dBV, réglable via gain d'entrée
Niveau maximal +21 dBu à THD+B nominal lorsque le gain microphone est défini sur 0 dB
CMRR >60 dB (normal)
Alimentation fantôme cc +48 Vcc, +10% (entrées 1 à 4), possibilité d'activation ou de désactivation par entrée
Sortie audio
- Connecteurs 4 sur bornier à vis 3,5 mm, 6 pôles, mono, symétrique/asymétrique
- Impédance 100 Ω symétrique, 50 Ω asymétrique
- Erreur de gain ±0,1 dB canal à canal
- Niveau max. (Hi-Z) >+21 dBu symétrique, >+15 dBu asymétrique
-
Traitement audio
Conversion A/N, N/A 24 bits, 48 kHz
Longueur de queue AEC >200 ms
Convergence AEC Jusqu'à 60 dB/sec
Annulation du bruit Jusqu'à 20 dB, sélectionnable par logiciel
-
Port exp
- Connecteur 1 RJ-45 Entrées 16 canaux de réception
- Sorties 16 canaux de transmission
- Format audio 24 bits, 48 kHz, non compressé
-
Câble EXP Un câble CAT6 blindé jusqu'à 10 m (câble de 0,3 m inclus)
-
Général
Source d'alimentation ExterneEntrée : 100-240 V, 50-60 HzSortie : 12 Vcc, 2 A, 24 W
Consommation d'énergieDMP 128 FlexPlus C ATAppareil 14,9 W Appareil et source d'alimentation 17,1 WDMP 128 FlexPlus C V AT Appareil 15,6 W Appareil et source d'alimentation 17,9 W
Dissipation thermiqueDMP 128 FlexPlus C ATAppareil 40,6 BTU/hrAppareil et alimentation 48 BTU/hrDMP 128 FlexPlus C V ATAppareil 43,1 BTU/hrAppareil et alimentation 50,8 BTU/hr
Refroidissement Ventilation, d'avant en arrière, vitesse variable, OFF lorsque la température ambiante est inférieure à 45 °C
Montage Rackable Oui, avec le plateau de rack 1U en option
Montage en meuble Oui, avec le kit de montage sous table en option
Dimensions du boîtier 4,3 cm H x 22,1 cm L x 24,1 cm P (1U de hauteur, 1/2 rack de largeur)(1,7" H x 8,7" L x 9,5" P)Poids du produit 1,1 kg (2,4 lb)
