Extron DMP 64 - Matrice 6x4 à processeur numérique ProDSP
Réf. : EXTRON 60-1054-01Prix public : Nous consulter
Nous contacterMatrice à processeur numérique DMP 64
La matrice à processeur numérique DMP 64 d'Extron est une matrice de mixage audio 6x4 dotée du Pro DSP d'Extron, une plateforme de traitement du signal numérique, permettant le routage et le contrôle complet du signal audio. Elle offre une approche pour la configuration via DSP qui simplifie le mixage, le routage, l'utilisation et l'optimisation de la salle. Le logiciel DSP Configurator propose une configuration rapide et intuitive qui permet d'installer la DMP 64 en très peu de temps grâce à des ajustements faciles qui peuvent être appris en temps réel. La DMP 64 convient parfaitement aux applications qui nécessitent une solution compacte permettant un traitement avancé DSP de l'audio microphone et ligne.
Voice HD
USB
Audio HD
Dante
VoiP
AEC
ProDSP
Le ProDSP exclusif d'Extron est conçu à partir d'un processeur DSP puissant de 64 bits à virgule flottante afin d'offrir une dynamique étendue et de réduire l'écrêtage éventuel. Il utilise également des convertisseurs audio 24 bits professionnels avec échantillonnage 48 kHz pour maintenir la transparence des signaux audio.
Le ProDSP est doté d'outils puissants et faciles à configurer pour gérer le niveau, la dynamique, les filtres, le retard, le ducking, l'intensité et l'anti-larsen.

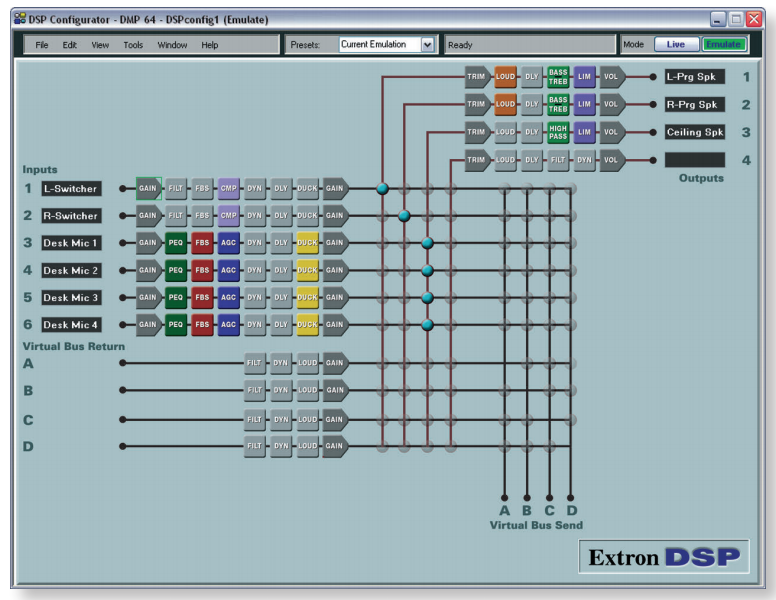

Logiciel DSP Configurator intuitif
L'alimentation du ProDSP est facilement contrôlée via le logiciel DSP Configurator. La présentation à l'écran offre un accès rapide à tous les outils de traitement numérique des signaux audio dont le contrôle du niveau, la dynamique, les filtres, le retard, le ducking, l'intensité, l'anti-larsen et le mixage.
Les concepteurs peuvent obtenir une vue de l'ensemble de l'installation audio et notamment des blocs de traitement et du routage, le tout en simultané.
Routage flexible
La DMP 64 est équipée de six entrées mono micro/ligne avec alimentation fantôme. Ces entrées peuvent être mixées via la grille de commutation avec chacun des quatre bus de sortie afin de créer des zones audio ajustées pour les sorties correspondantes.
Les six entrées peuvent également être routées à nouveau vers la sortie. Le routage flexible de la DMP 64 permet aux concepteurs d'installation de créer des schémas de gestion de signaux variés afin de les adapter à de nombreux pré-requis d'installations sonores.
De nombreuses options de pilotage
La DMP 64 peut facielemnt être contrôlée et configurée via les ports série RS-232, Ethernet ou USB. Elle dispose également de ports entrées/sorties numériques pour des commandes externes telles que l'activation ou le mute du micro.
caractéristiques
Général
Audio
-
Gain : système de sortie asymétrique : -6dB; sortie symétrique : 0 dB
- Réponse de fréquences : 20 Hz jusqu'à 20 kHz, +0.1 dB
- THD & Bruit : <0.01% @ 1 kHz, au niveau de sortie maximal
- S/N : > 105 dB, 20 Hz à 20kHz, à la sortie maximale, non pondéré
- Diaphonie : < 90 dB à 1 kHz, pleine charge
- CMRRR : >70 dB à 1 kHz
Entrée audio
Nb/type de signal : 6 mono, micro/ligne symétrique/asymétrique
Connecteur : connecteurs à vis captives 3,5 mm, 3 pôles
Impédance : >10k ohms asymétrique/asymétrique
Niveau nominal : +4 dBu lorsque le niveau est réglé sur 0 dB de gain ; réglable de -60 dBu à +4 dBu
Niveau maximum : +24 dBu, symétrique, lorsque le gain d'entrée est réglé à 3 dB
Niveau de bruit : >120 dBV pour un gain de 40 dB
Plage de volume : -18 dB à +80 dB, entrée micro/ligne, réglable par entrée
Alimentation fantôme micro : + 48 VDC, qui peut être activée ou désacti
Sortie audio
Nb/type de signal : 4 mono, symétrique/asymétrique
Connecteurs : connecteurs à vis captives 3,5 mm, 3 pôles
Impédance : 50 ohms asymétrique, 100 ohms symétrique
Erreur de gain +0,1 dB de canal à canal
Niveau maximum (Hi-Z) >+21 dBu symétrique, >+15 dBu asymétrique
-
Contrôle
Port de commande hors série : 2 bidirectionnel RS-232, connecteur à vis captive 3,5 mm, 3 pôles
Vitesse de transmission et protocole : 38400 bauds, 8 bits de données, 1 bit d'arrêt, sans parité
Configuration des broches : 1 = Tx, 2 = Rx, 3 = Gnd
Ports de contrôle : USB 1 panneau frontal femelle mini USB B
Normes USB : USB 2.0, basse vitesse
Plage de tension d'entrée : 0V à + 12V
Port hôte Ethernet : 1 RJ-45 femelle RJ-45
Débit de données Ethernet : 10/100Base-T, Half/full duplex avec détection automatique
-
Configuration
Alimentation électrique : 12 VDC
Alimentation électrique : externe
Entrée : 100 -240 VAC, 50-60 Hz
Sortie : 12 VDC, 1,5 A, 18 Watts
-
